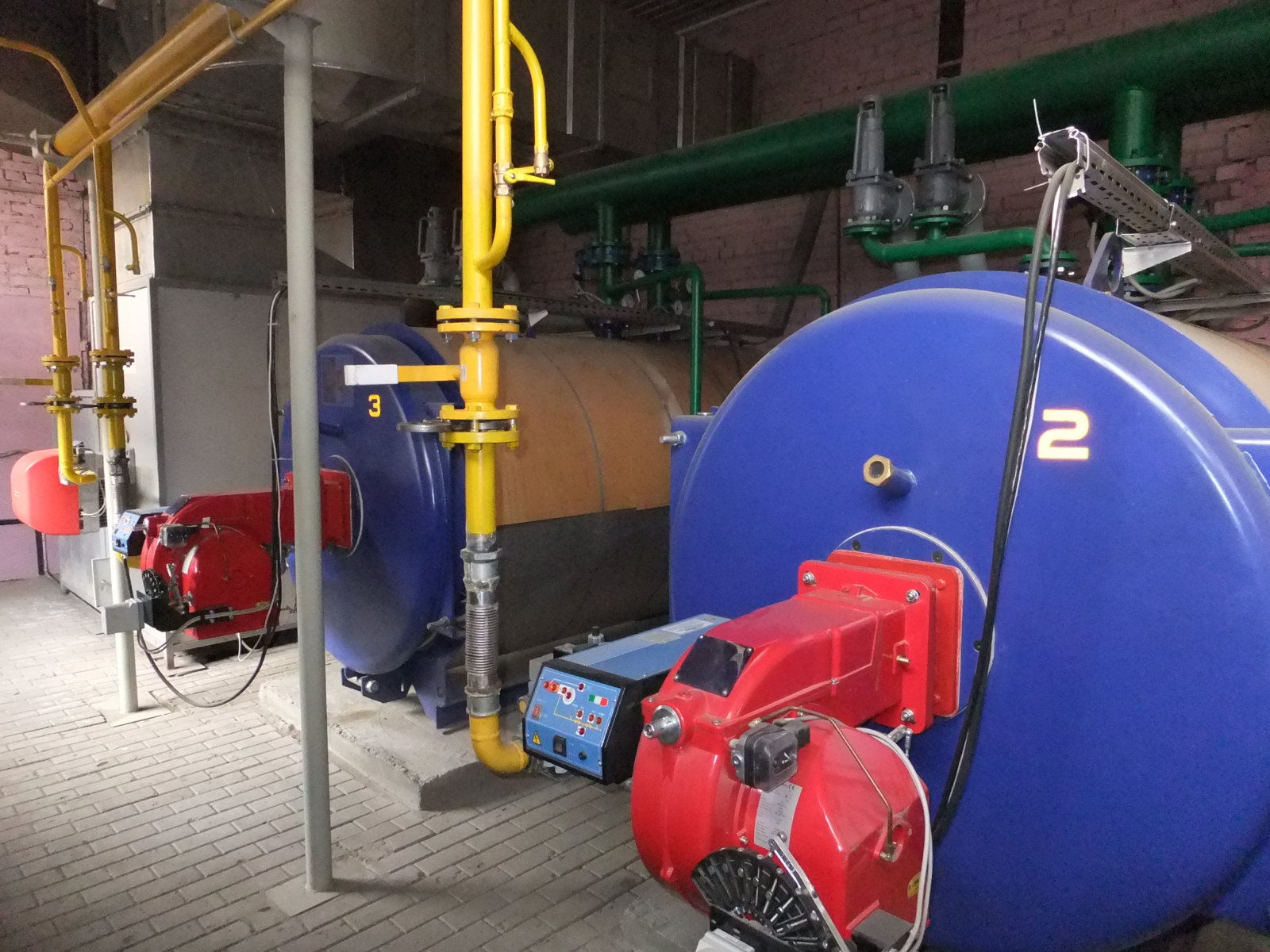

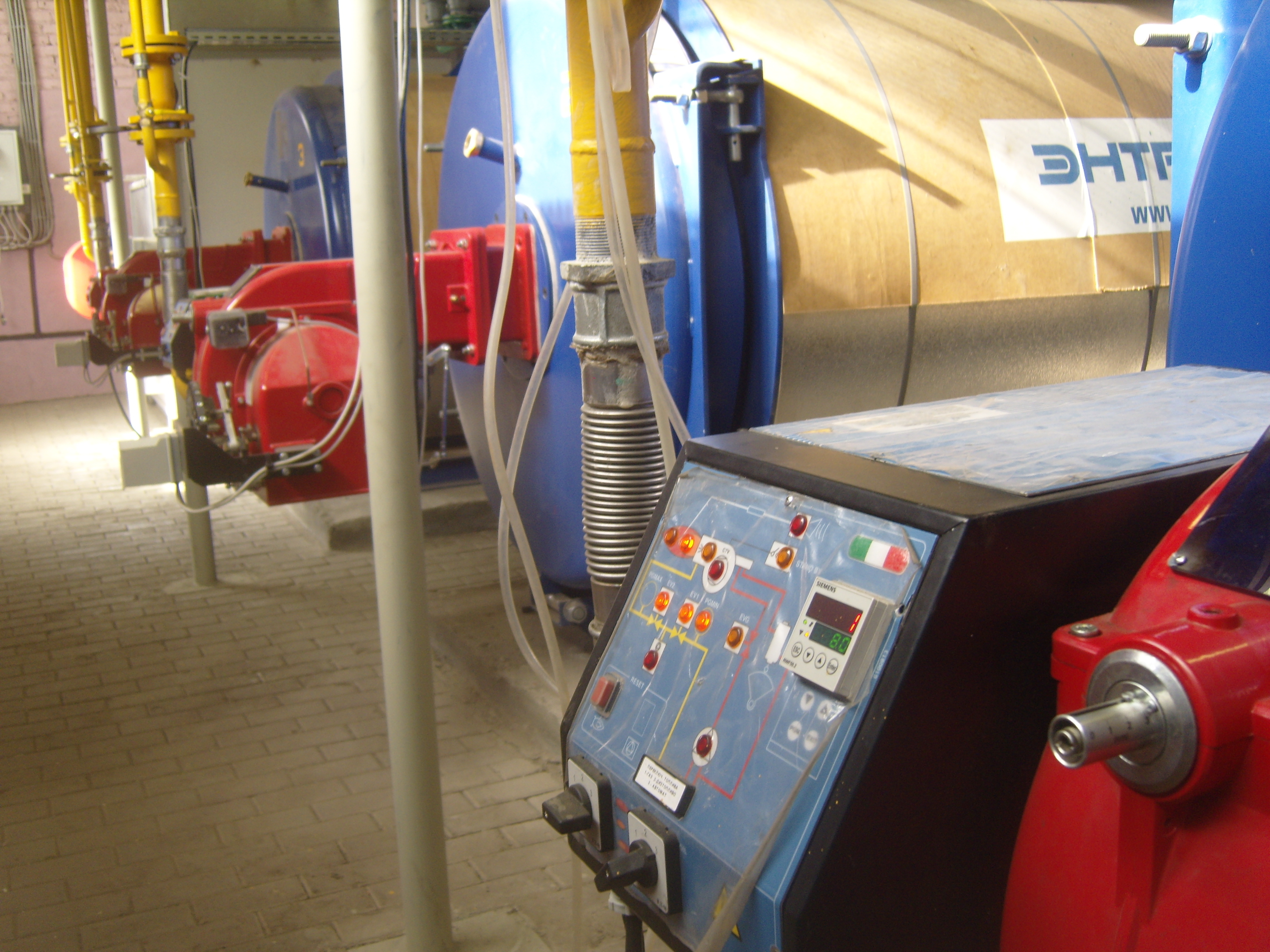

При автоматизации котельной ООО
"Стройсервис" (г.Омск ) ставилась задача полной автоматизации без
использования дежурного
персонала, а в качестве устройств автоматики
использовать российские устройства.

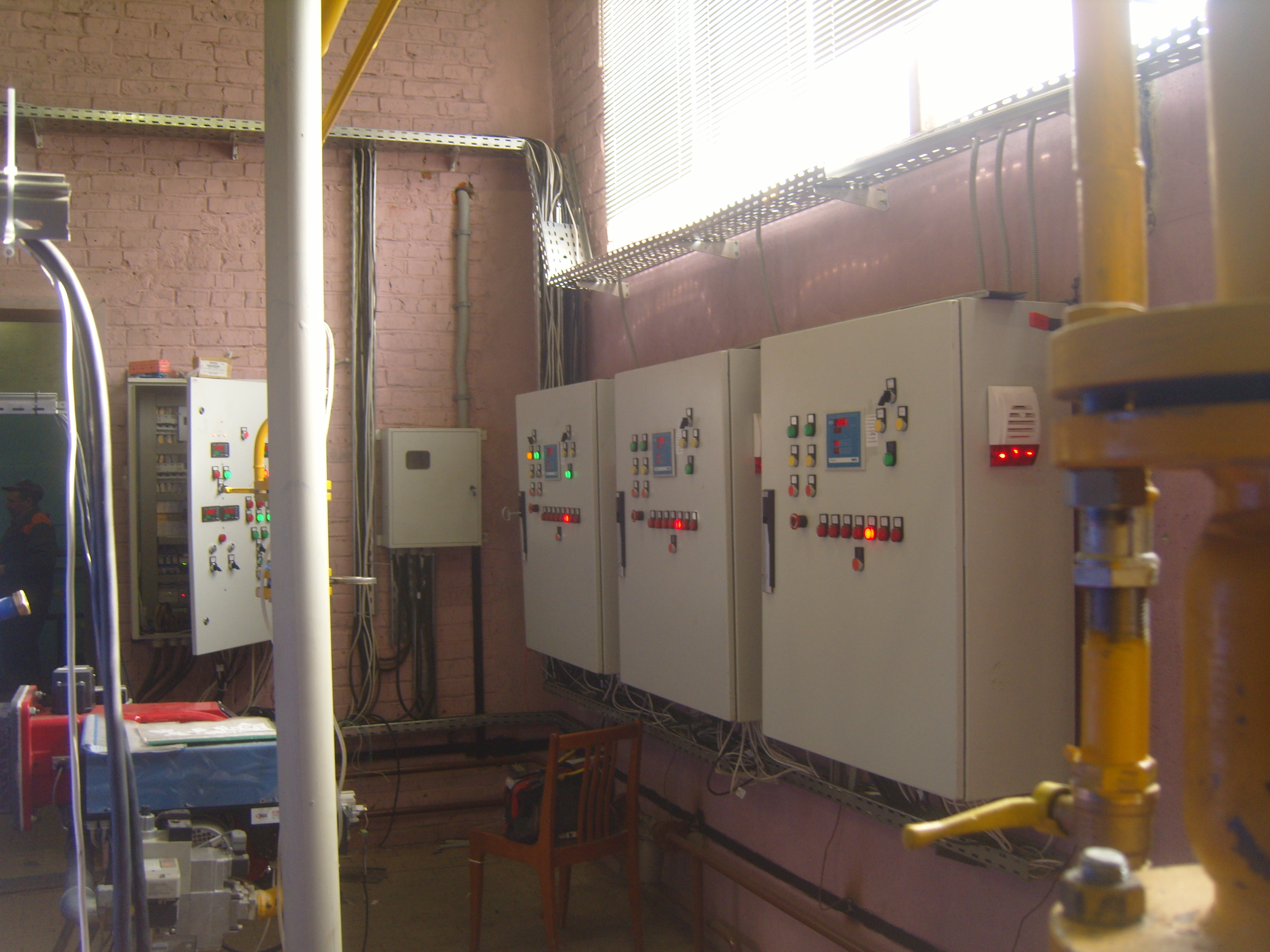

Управление сделали по классической системе
управления: компьютер + программируемые контроллеры.
В качестве контроллеров были использованы контроллеры фирмы ОВЕН 4-контроллера ОВЕН ПЛК-160АМ и 1
контроллер ОВЕН ПЛК-100.
Кроме этого были еще использованы приборы ОВЕН: ТРМ-138, ТРМ-202, ТРМ-200.

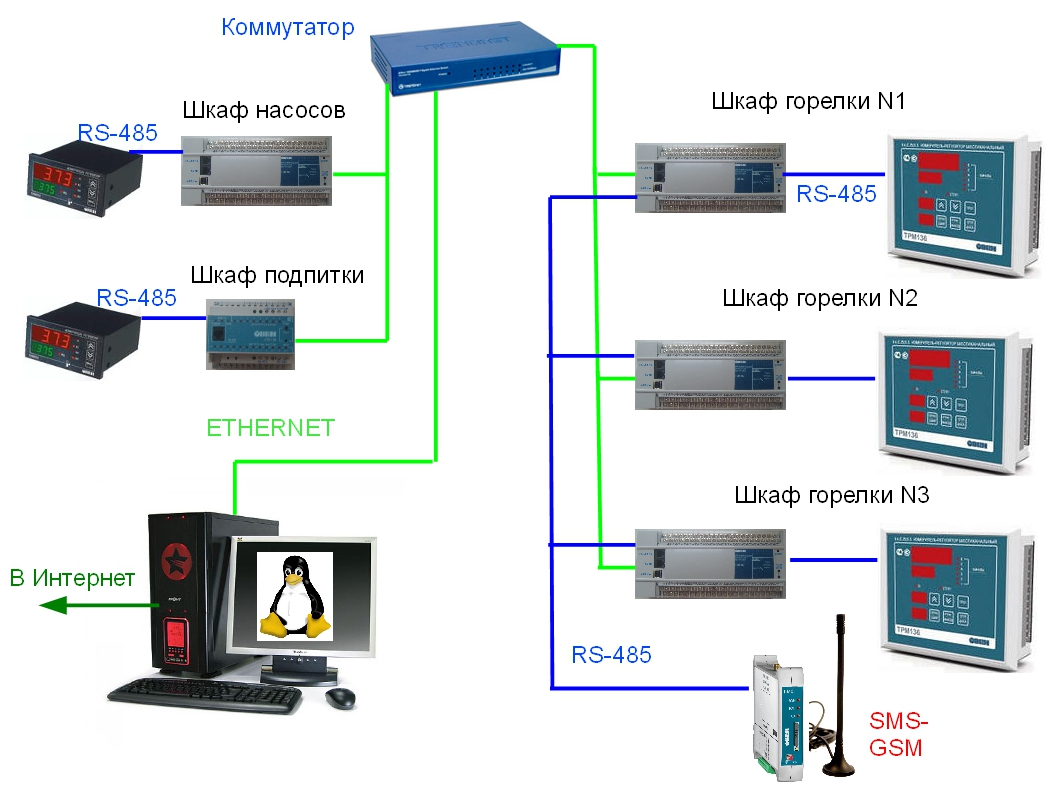

Контроллеры ОВЕН на физическом уровне подключены по
Ethernet к ПК по протоколу MODBUS/TCP. Приборы ОВЕН
ТРМ подключены к программируемым контроллерам через шину RS485 по
протоколу MODBUS. Для выдачи аварийных сообщений посредством SMS, был
подключен также GPRS/GSM модем ОВЕН ПМ01-220.АВ через шину

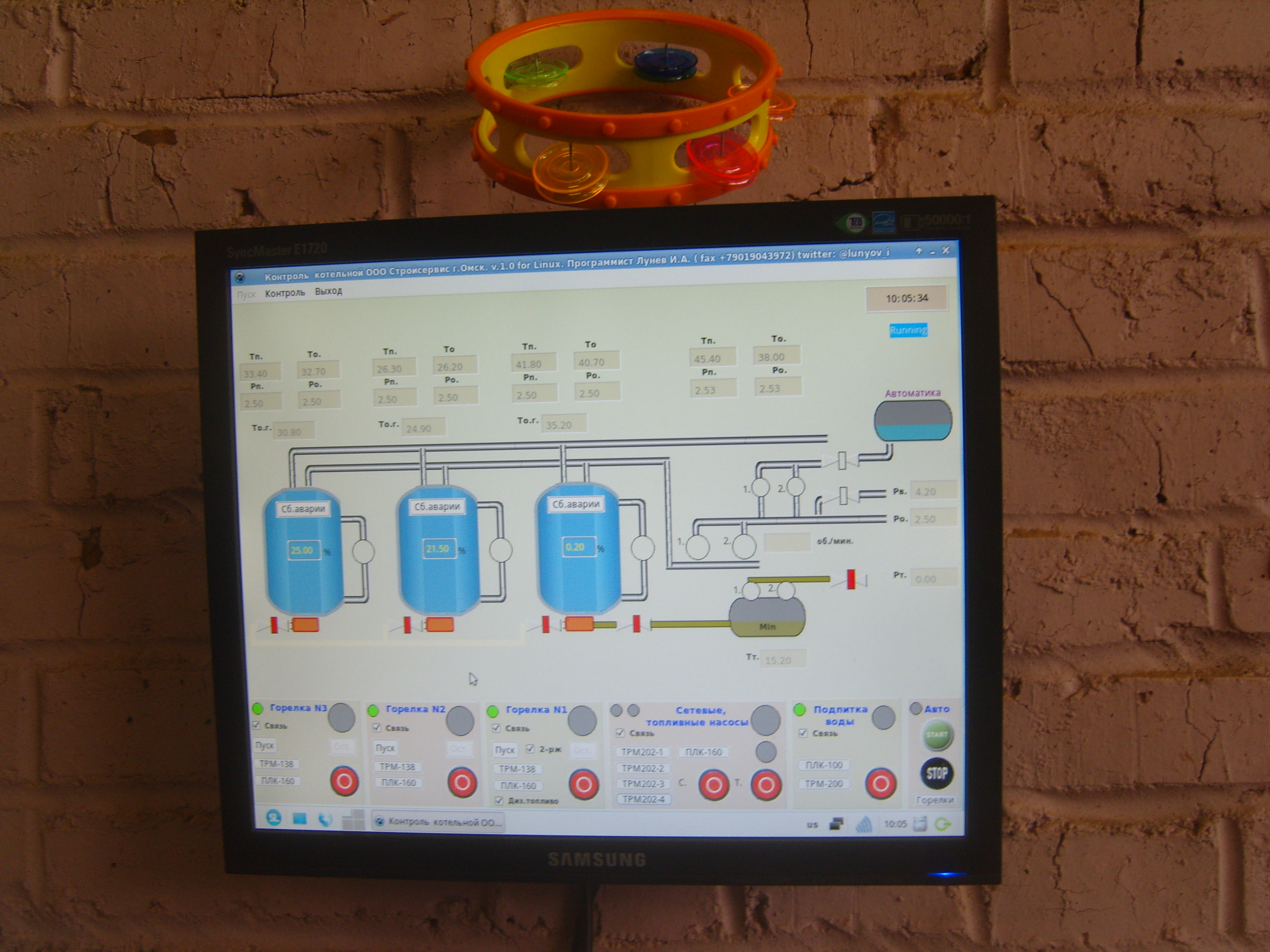

RS485 к контроллерам ОВЕН. На компьютере установлена операционная
система Simply Linux-6.0 российской фирмы ALTLINUX . . Один из
интерфейсов компьютера подключен к внутренней сети организации.
C контроллерами ОВЕН
ПЛК-160AM, больших проблем не возникло. Если учесть что
контроллеры работали по 3 коммуникационным интерфейсам и кроме
этого производили большое кол-во вычислений то можно сказать что
оставили довольно приятные впечатления.
О тех же сложностях
с которыми столкнулся c этими контроллерами изложил на форуме поддержки фирмы ОВЕН.
На данный момент ( октябрь 2013 года ) система работает полностью в
автоматическом режиме.
Электрические схемы для котельной разработал главный
энергетик ООО "Стройсервис"
Васильев А.Г., при содействии
на раннем этапе на тот момент слесарей КИПиА ООО
"Стройсервис": Назарова Евгения, Ольферт Александра, а также
слесарей КИПиА Герасимова Сергея и Пильник Сергея. В общей
сложности мне пришлось написать: 3- программы для
контроллеров, 1- основную программу для компьютера под ОС
Simply Linux, 1-cервисною программу для ОС Windows,
и также портировать основную программу из Linux в Windows, но в
усеченном варианте ( без баз данных ). Для работы с контроллерами
использовал библиотеку pascalscada
для Linux.
