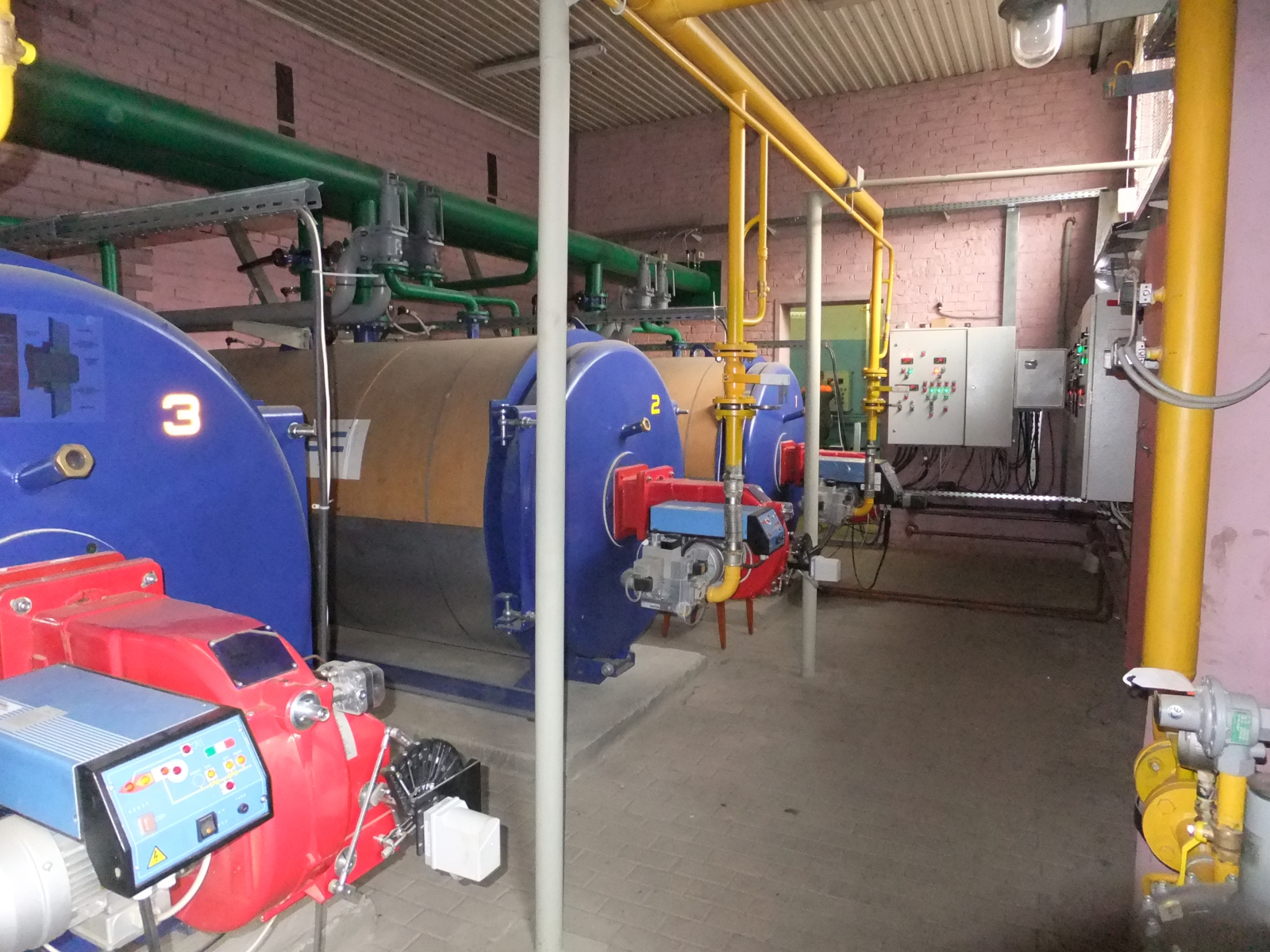

Система управления производственной котельной.
Система управления производственной котельной состоит из следующих компонентов:
1. Диспетчер автоматики и контроля ( программ на персональном компьютере )
2. Контроллеров горелки (3 штуки)
3. Контроллера сетевых насосов
4. Контроллера подпитки воды
– Для отображения состояния котельной ( состояние датчиков и других регистрирующих приборов )
– Перевода системы в автоматический режим управления
– Регистрации аварийных сообщений ( только в автоматике)
– Ведения базы данных всех событий в котельной ( только в автоматике )
Диспетчер автоматики реализован на основе многопоточной программы работающей
под ОС ALTLINUX на персональном компьютере. ( Версия Simply Linux 6.0 )
Связь между Диспетчером автоматики и программируемыми контроллерами
осуществляется через стек TCP/IP по протоколу MODBUS/TCP, по шине Ethernet . Полный
цикл опроса всех контроллеров осуществляется в течении 3 сек.
Для Диспетчера автоматики существуют 2 режима работы для управления:
1. Режим автономного пуска/останова каждого контроллера горелки в автоматику
2. Режим автоматики котельной.
Режим автономного пуска/останова каждого контроллера горелки в автоматику — неосновной
режим работы. Хотя он и обеспечит автоматическую работу управления
контроллером той или иной горелки, но только до первой аварии горелки.
Режим автоматики котельной — основной режим работы. Он позволит запустить
котельную на выполнение своей функции при помощи одного нажатия кнопки на панели
автоматики. В случае аварийной ситуации с любым котлом горелки, автоматически
запускает в случае необходимости другой котел.
В случае если возникла аварийная ситуация со всеми горелками по газу,
то будет запущена комбинированная горелка для работы на дизельном топливе.
Каждый контроллер горелки служит:
1. Для пуска соответствующего котла в режим автоматики и выхода на режим регулировки.
2. Поддержания температуры подачи котла по установленной температуре
3. Управления пуском — остановом контроллера сетевых насосов
4. Для контроля аварийных ситуаций и реагирования на них.
Контроллер горелки может работать в 3 режимах
1. Ручной
2. Автономный автоматический
3. Автоматический с управлением от компьютера.
Перевод между 1 и 2,3 режимом производится в зависимости от дискретного сигнала
приходящего на один из входов контроллера.
Ручной режим — в нем контроллер просто находится в пассивном режиме, не реагируя
никак на происходящие события.
Автономный автоматический -это полноценный режим работы контроллера за тем
исключением что он запускается от собственной кнопки а не от компьютера в автоматику.
Для перевода в этот режим необходимо нажать и держать в течении 5 секунда кнопку
которая находится на панели контроллера. Внутри контроллера установится флаг пуска
автоматики и начнется процесс работы.
Автоматический с управлением от компьютера – в данном режиме флаг пуска
автоматики внутри контроллера устанавливается через канал связи при помощи
Диспетчера автоматики. После этого начинается процесс работы контроллера.
Тип горелки определяется внутри контроллера при помощи специального флага.
Могут быть 3-типа:
1. Газовая
2. На диз.топливе
3. Комбинированная
В данной котельной только горелка N1 может быть выставлена 2 или 3 типа.
Для того чтобы ее выставить как 3-типа нужно установить флаг: 2 реж.
на панели Горелка N1
Если же нужно ее определить только как 2-типа то нужно установить лишь один флаг
Диз.топливо на панели Горелка N1
Внимание! Если Горелка N1 обозначена как комбинированная и при этом есть какие то
неисправности по газу, то она автоматически подготовит себя для работы на дизельном
топливе, при этом флаг Диз.топливо на На панели Горелка N1 выставится
автоматически!
Контроллер горелки пускается в автоматику при наличии:
-фронта сигнала флага пуска горелки
-сигналов готовности датчиков
-положения переключателя на шкафе горелке в Автоматика.
Если контроллер работает в Автоматическом режиме с управлением от
компьютера, то все флаги прошлых аварий будут сброшены.
Внимание: в случае если Вы работаете в Автоматическом режиме с управлением от
компьютера и была аварийная ситуация то Диспетчер автоматики
переведет все контроллеры в режим ожидания, если
температура в обратке системы выше или равна номинальной.
Если же контроллер необходимо пускать в Автономном Автоматическом режиме
то нужно перед пуском сначала перевести переключатели на шкафе горелке в режим
Ручной затем Автоматика, тогда сбросятся все флаги аварий и не будет блокировки пуска
контроллера ( из-за ожидания или аварии )
При пуске контроллера в автоматическом режиме ( любом из 2-х ) проверяются аварийный
датчик и затем подается сигнал на пуск горелки. В дальнейшем запускается
циркуляционный насос, а в случае набора температуры определенной параметрами
подается сигнал на пуск сетевых насосов в соответствующий контроллер. В дальнейшем
контроллер горелки осуществляет регулировку температуры горелки при помощи ПИДрегулятора.

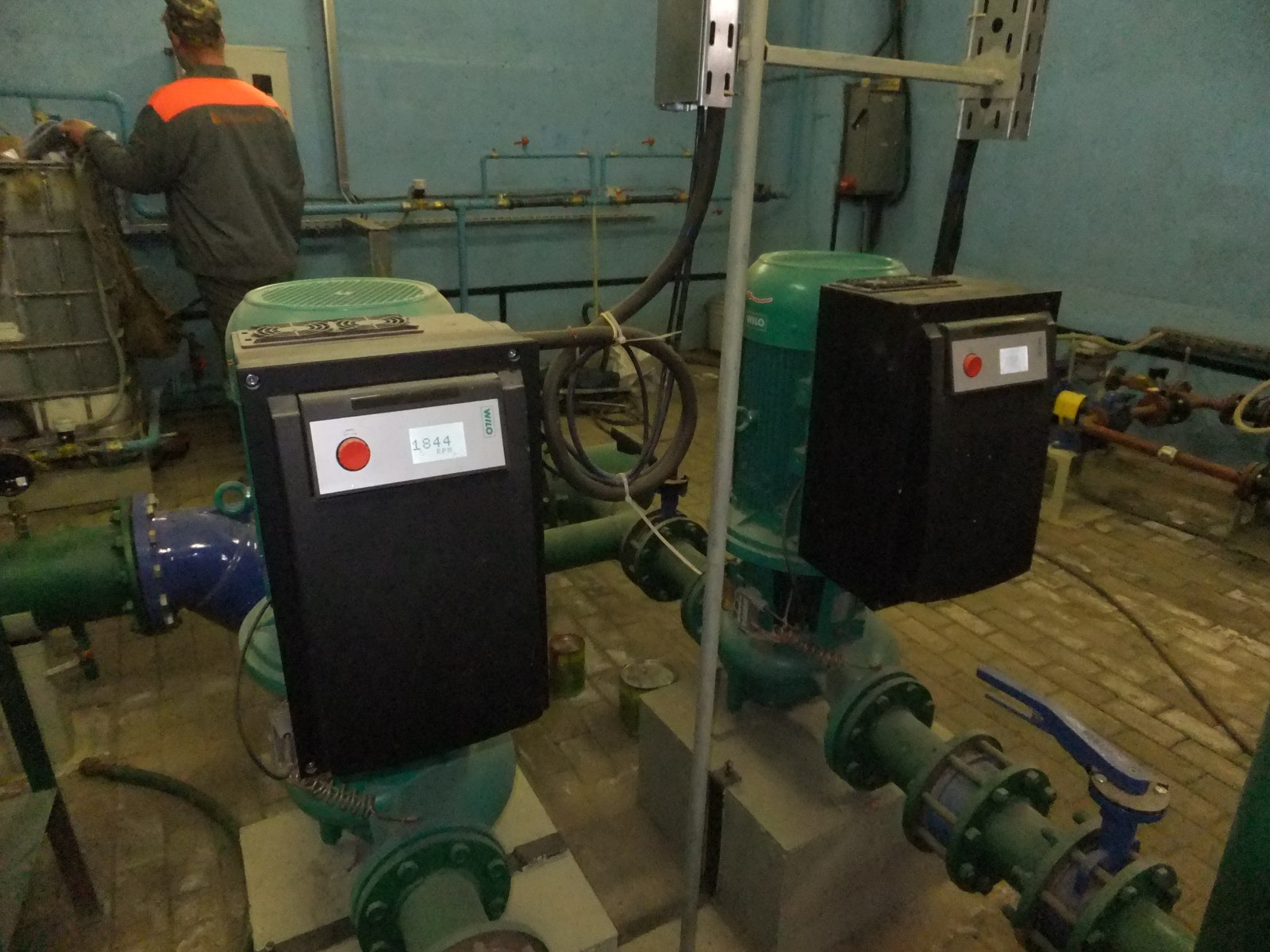

Контроллер сетевых насосов регулирует температуру при помощи частотных приводов.
Таким образом котельная работает в оптимальном режиме. Сетевые насосы работают
с такой частотой оборотов сколько необходимо для оптимального забора тепла
от горелок.

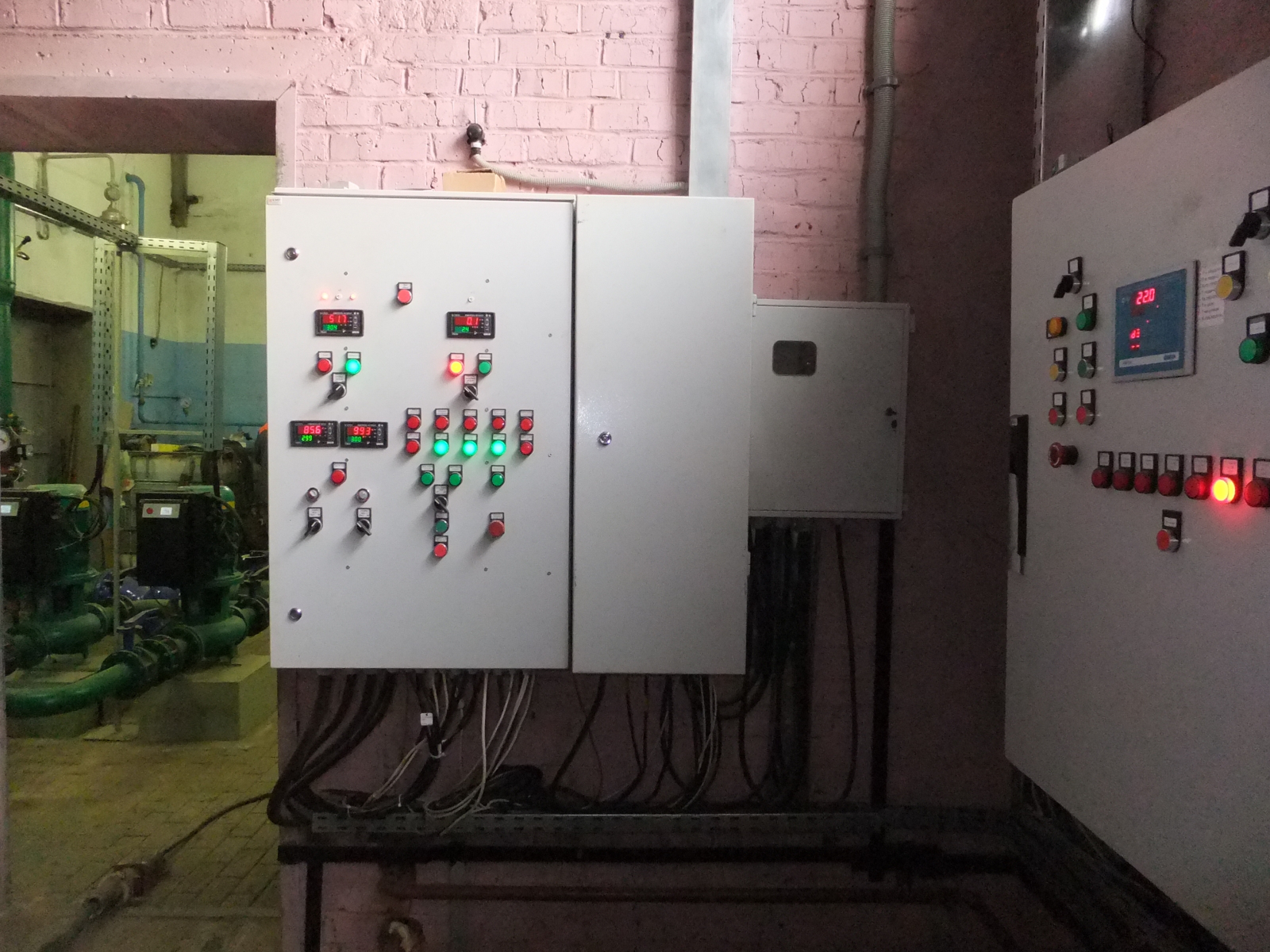

Чтобы контроллер сетевых насосов воспринимал команды от контроллера
горелки необходимое положение переключателя на шкафе сетевых насосов - Автоматика.
В контроллере сетевых насосов тоже установлен ПИД-регулятор
управляющий частотным привод по регулировки отбора тепла от котлов.
В случае возникновения аварийных ситуаций в котле, контроллер сетевых насосов будет
работать до тех пор пока температура теплоносителей будет допустимой для отключения
сетевых насосов. В случае аварий в сетевых насосов, контроллер горелки отключит котел
и включает циркуляционный насос чтобы избежать перегрева котла.
При Автоматическом режиме с управлением от компьютера и после
возникновения аварии любого котла, котел отключается и переводится в режим
ожидания сброса аварии, контроллер горелки данного котла
отправляет SMS сообщения о типе аварии на телефон прописанный в параметрах.
Через некоторое время контроллер сам сбрасывает свое
состояние из аварийного и переходит в режим ожидания ожидая пуска с компьютера.
Конечно же если нет готовности датчиков то ему будет запрещено быть пущенным в работу!
При Автоматическом режиме с управлением от компьютера,
решение о том какой котел будет пущен в работу будет зависит от кол-ва моточасов того
или иного котла, а также от флагов разрешенных к работе горелок. (Устанавливается в
диспетчере программ)
Для автоматической подпитки системы водой служит контроллер подпитки.
Для перевода его в автоматический режим необходимо чтобы перевести переключатель на
шкафе подпитки в положение Автоматика.
После возникновения аварии подпитки контроллер подпитки переводится в режим
ожидания сброса аварии. Через некоторое время контроллер сам сбрасывает свое
состояние как аварийное и заново запускается в автоматику в случае если возникла
необходимость его работы.
После возникновения аварии сетевых насосов контроллер сетевых насосов
переводится в режим ожидания сброса аварии. Через некоторое время контроллер сам
сбрасывает свое состояние как аварийное и заново запускается в автоматику в случае если
возникла необходимость его работы.
В контроллер сетевых насосов также записана программа
контроля подачи топлива для комбинированной горелки
История всех аварий ведется в Базе Данных MySQL, в том случае если
система запущена при управлении с компьютера и все связи между Диспетчером
Автоматики и контроллерами — существуют.
|
|
|
