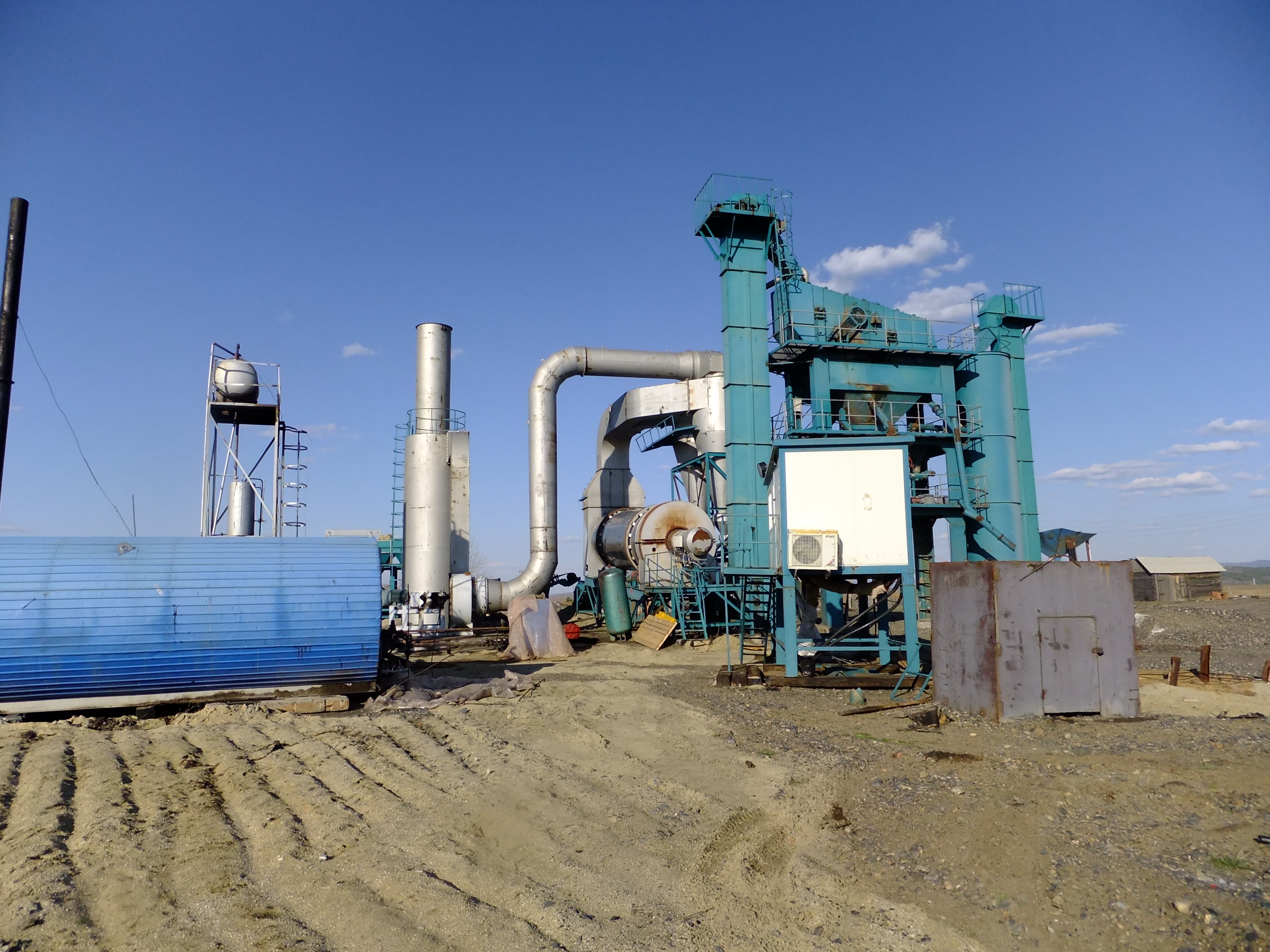

Модернизация
АСУТП асфальтобетонного завода LJ2000
Китайские асфальтобетонные заводы мне иногда попадались на глаза, но в
2012 же году первый раз "пощупал"
что это такое при модернизации АСУТП завода LJ2000 для
Забайкальскавтодора. (Забайкальский край, близ п. Танга Улетовского
р-она ) Конечно уровень исполнения китайских заводов которые я
встречал, нельзя даже близко поставить с такими европейским
грандами как AMMANN.
Причина же по которой подобные заводы все же довольно сильно
распространены на территории России и Казахстана одна: это очень
низкая цена. По АСУТП есть очень серьезные недостатки которые даже
могут нести опасность! Это конечно же недостаток блокировок и
отсутствие необходимых цепей взаимозависимости узлов, а также
качество монтажных работ . ( Зарывать кабель в грунт вместо укладки их
в металлорукава - это конечно дешево но очень опасно!
) Перед модернизацией завода LJ2000 пришлось

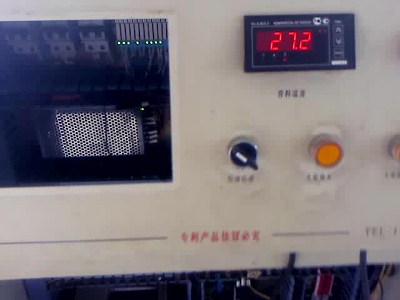

полностью проанализировать действующую схему, Удивительная была и
горелка. Регулировка соотношения воздух-топливо
существлялась насосами,
которые в свою очередь управлялись при помощи частотных приводов. Так
как
документация практически полностью отсутствовала, то тут пришлось
потрудиться полагаясь более на богатый опыт, чтобы все это заработало!
На данном заводе нет фильтра пылеочистки, вместо этого стоит
циклон. Но были и приятные моменты. Я был очень удивлен что на
заводе очень хорошо была продумана схема гашения вибрации на всех весах
. Ни один завод на котором мне ранее пришлось проводить работы - не мог
сравниться по этому показателю с этим заводом.

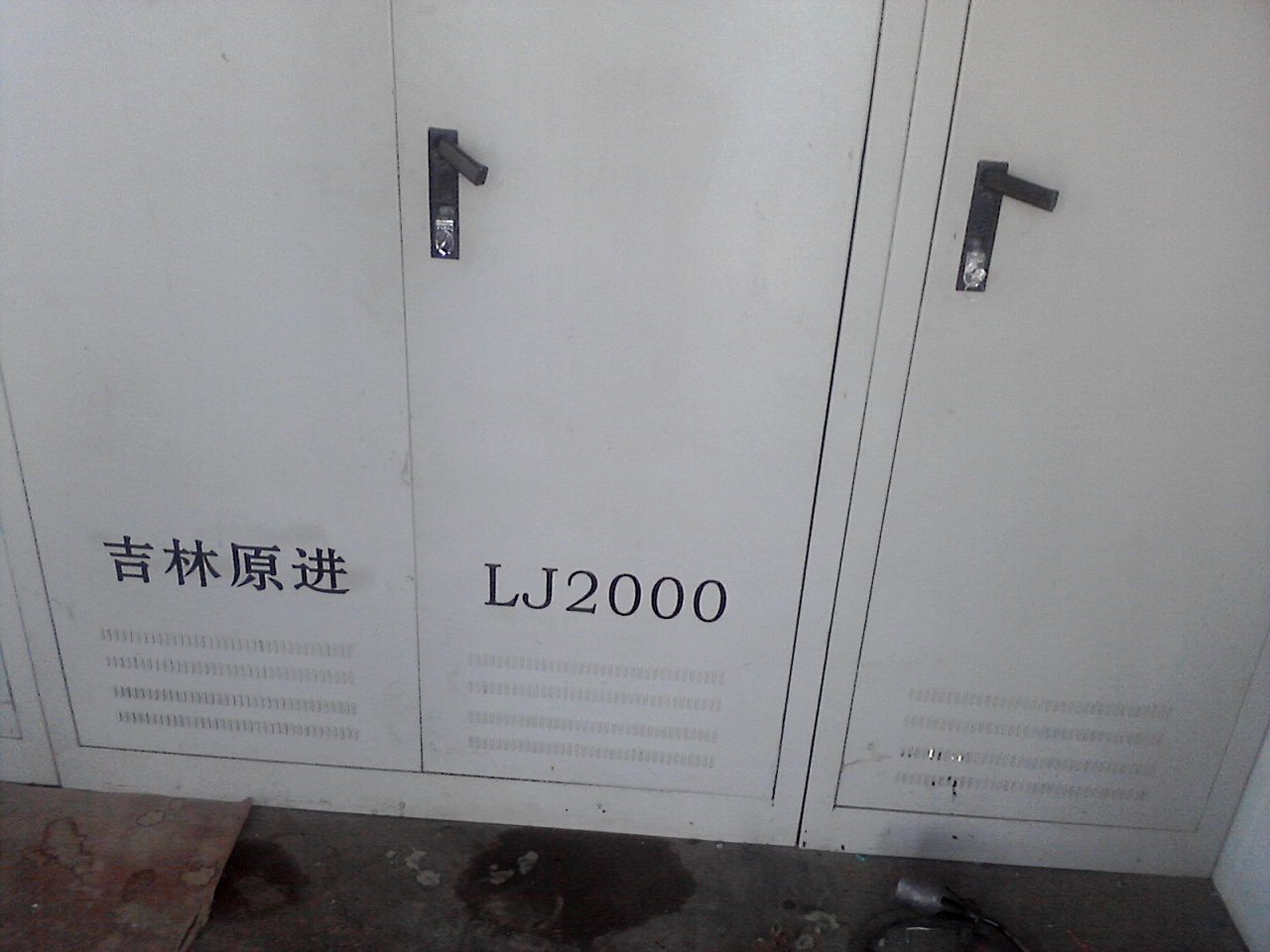

При модернизации LJ2000 управление было
сделано по классической системе
управления: промышленный компьютер + программируемые контроллеры.

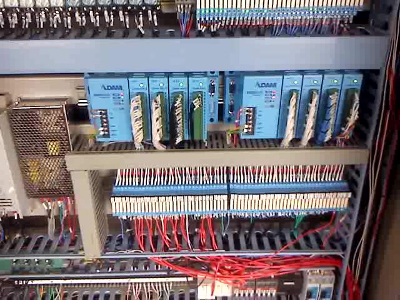

В качестве контроллеров были использованы уже проверенные
ADAM-5510M фирмы Advantech,
Было использовано 3-контроллера ADAM-5510М . ПК оставил
оригинальный который был использован в оригинальной китайской
системе,
а программное обеспечение, естественно все разработал сам.
Контроллеры ADAM-5510M на физическом уровне подключены через шину
RS485 к ПК. В качестве ОС была использована Windows 7 от ( Microsoft )
Всего
написал 3 программы для контроллеров и 1 для ПК и кроме того
скрипты на языке Perl для ПК.
В 2012-2013 году завод выпускал продукцию. Дальнейшая судьба этого завода мне
неизвестна. Разработку электрических схем и монтаж для данного
завода
выполняли на тот момент слесари КИПиА ООО "Стройсервис" Ольферт
А.A. и Герасимов Сергей. Настройку горелки производил
главный энергетик ООО
"Стройсервис" Васильев Александр Григорьевич.
