Модернизация АСУТП асфальтобетонного завода ДС-117


Украинские асфальтобетонные заводы "КРЕДМАШ" советского производства  довольно серьезно распространены на территориях стран экс-СССР. Первый раз вплотную

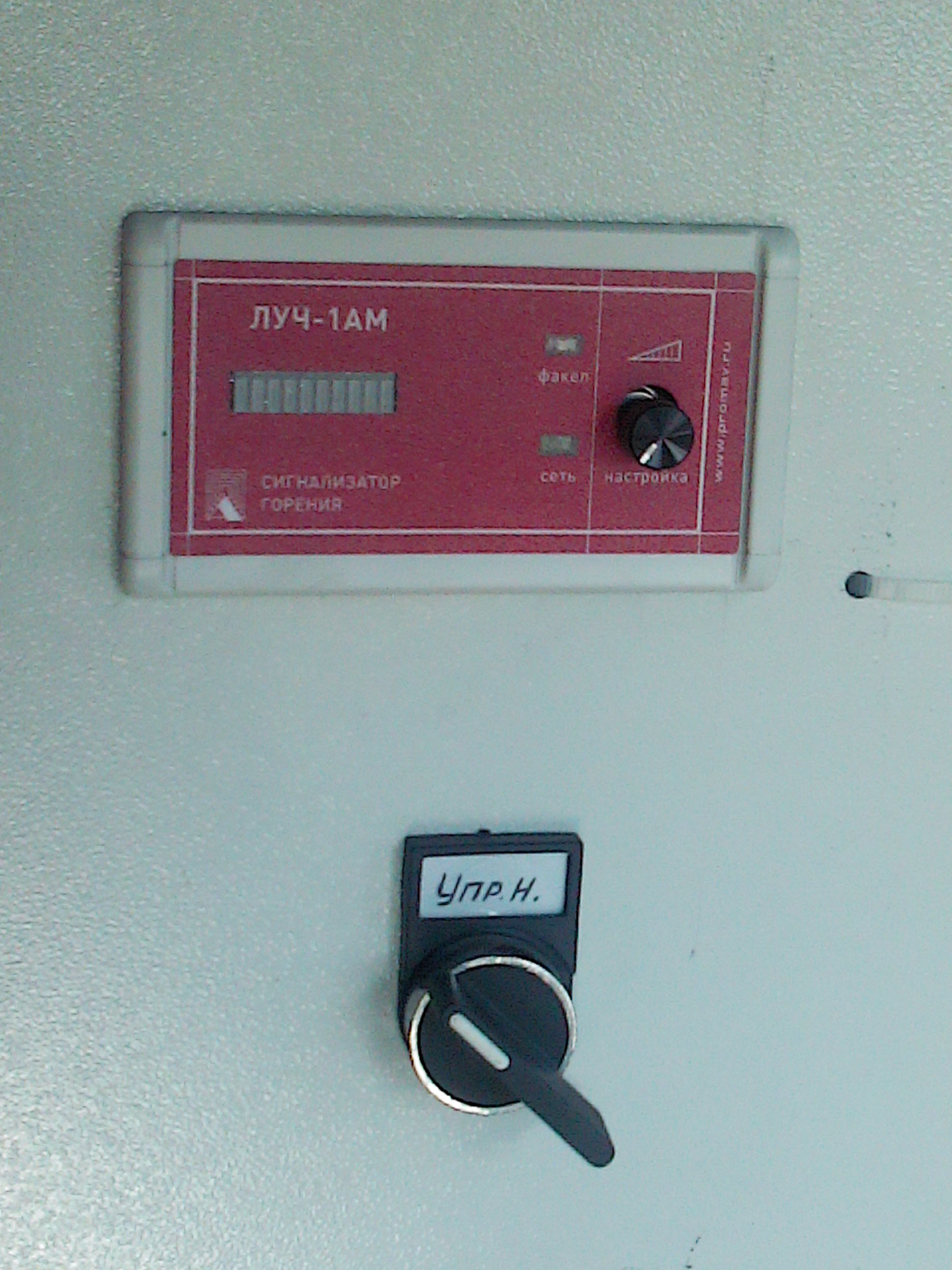

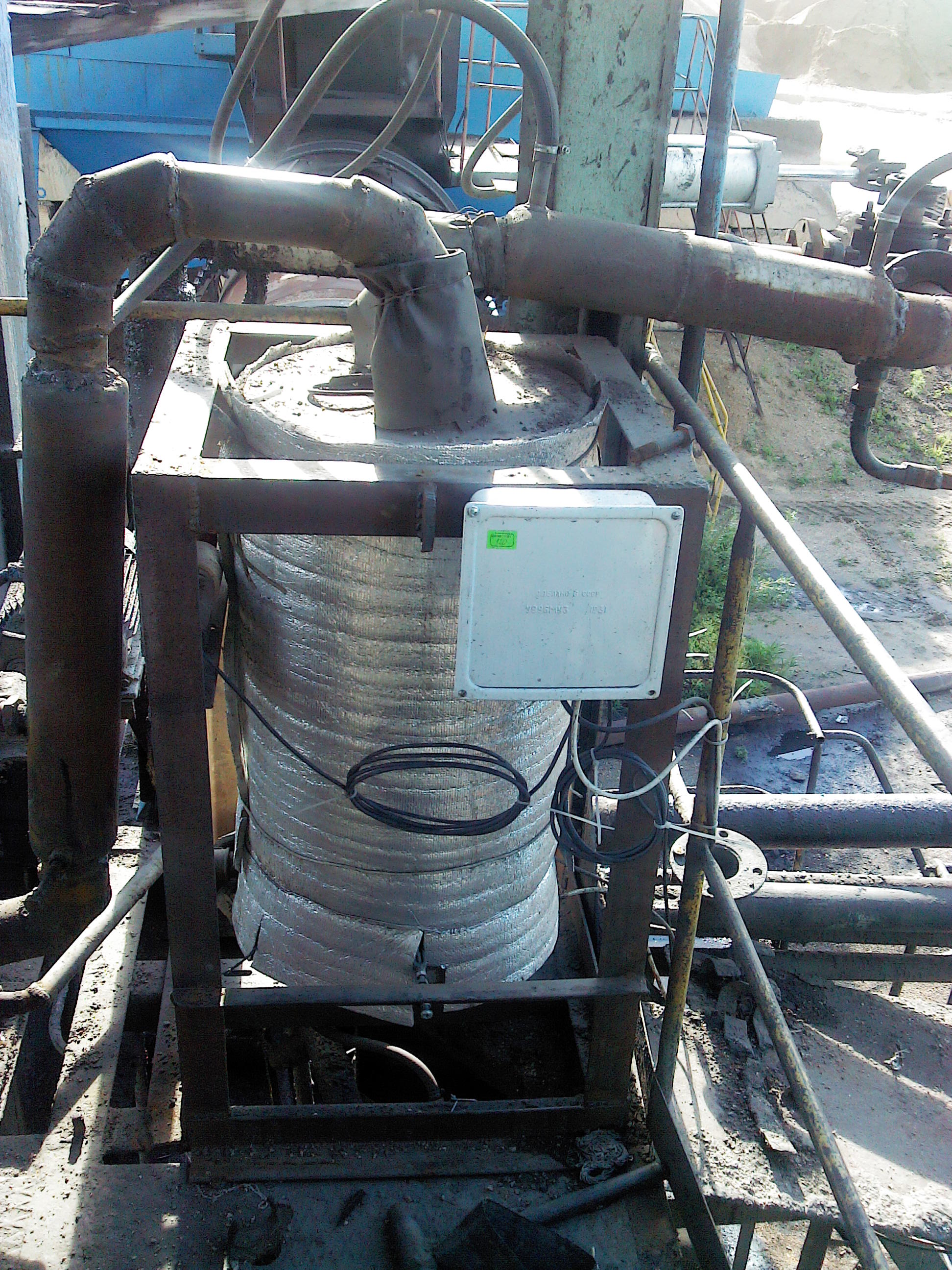

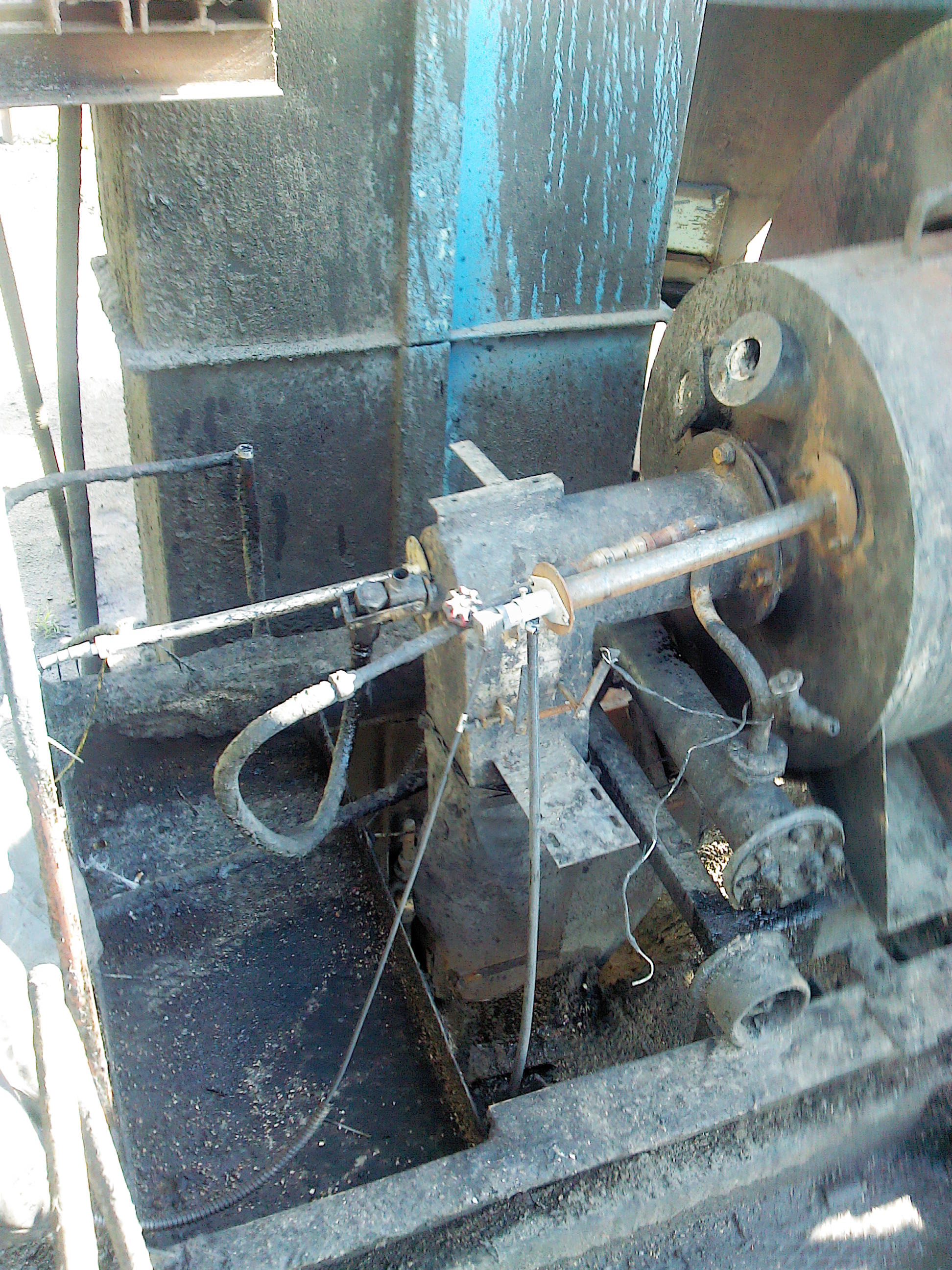

столкнулся только в 2014 году со старой моделью ДС-117 причем которая уже изрядно была "исправлена" разного рода "умельцами" через которые завод прошел в разное время.. На заводе отсутствовала напрочь какая либо автоматика. По тех заданию необходимо было обеспечить регулировку подачи материала предварительного дозирования, регулировку горелки, контроль разного рода температур, автоматизацию работы битумных весов.  Так как уже США и Европа усиленно грозила санкциями, то пришлось по минимуму использовать импортные  элементы. Весы для взвешивания битума, изначально не входили в комплект завода, горелка зажигалась с факела, а регулировка подачи топлива происходила при помощи обычного топливного крана.  Конечно в таком режиме сложно достигать каких либо положительных результатов. Были самостоятельно изготовлены весы битума, горелку оснастили

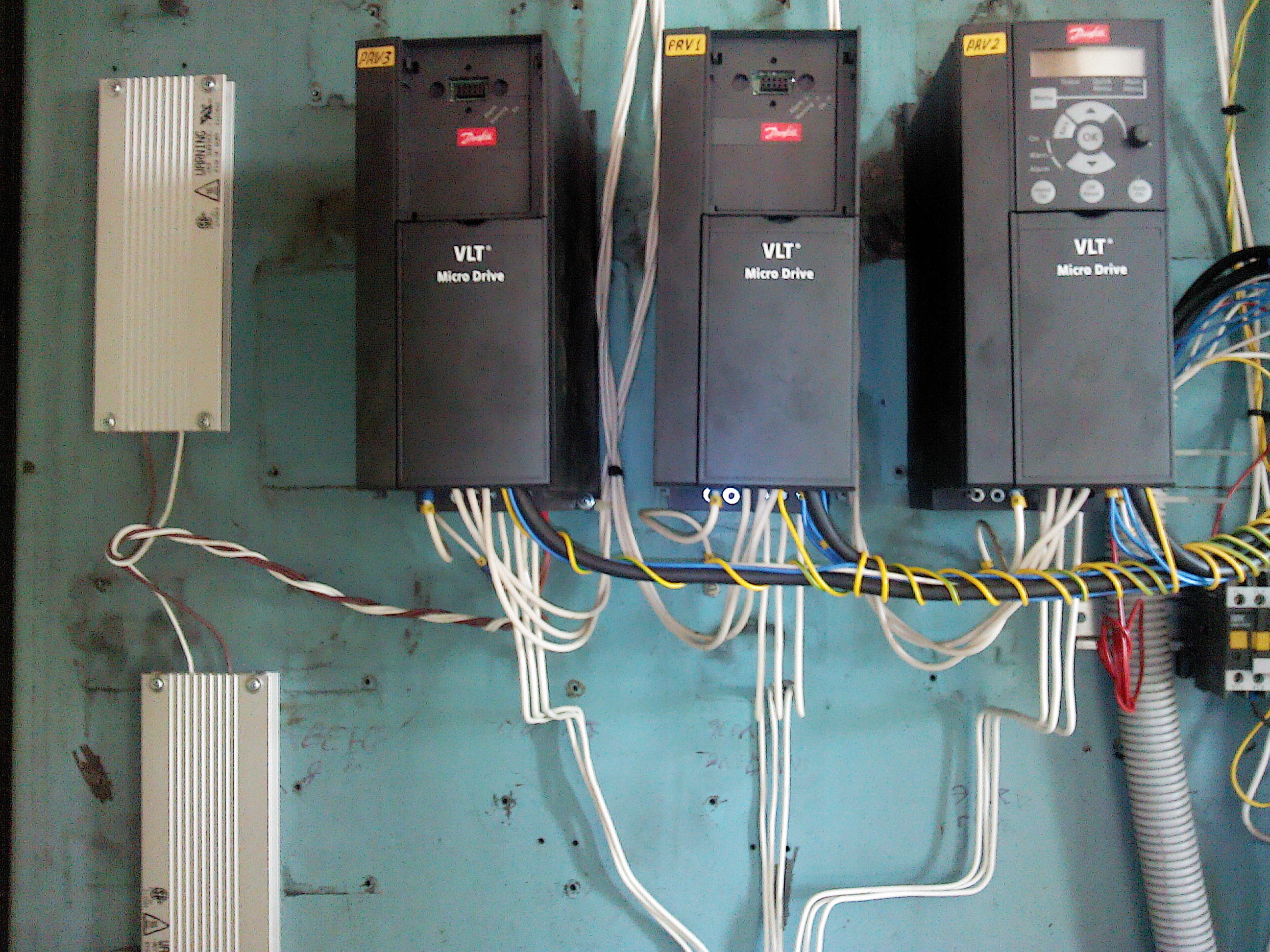

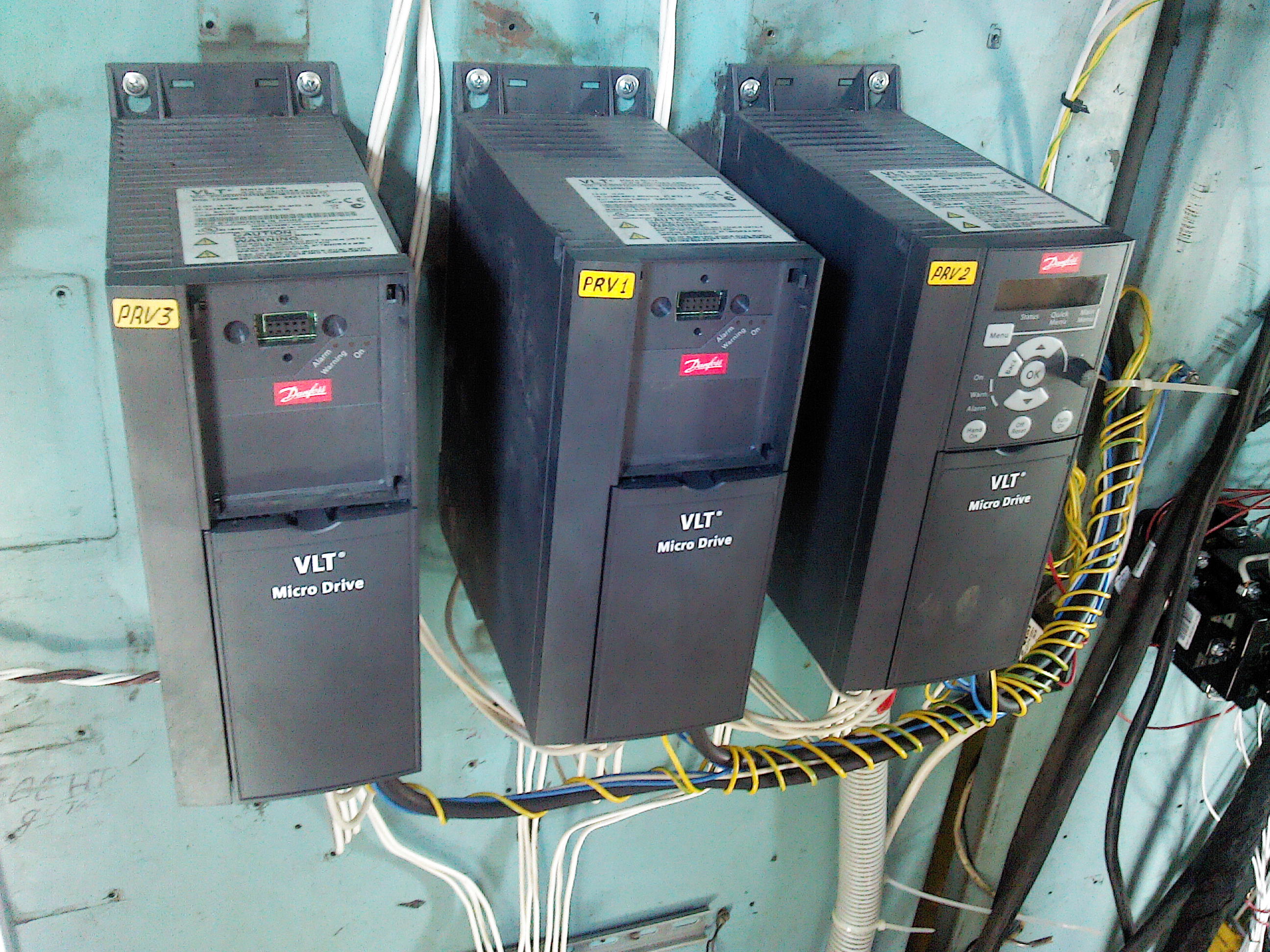

системой розжига, топливными клапанами, системой контроля давления воздуха и топлива. Для регулировки соотношений топливо-воздух были использованы частотные

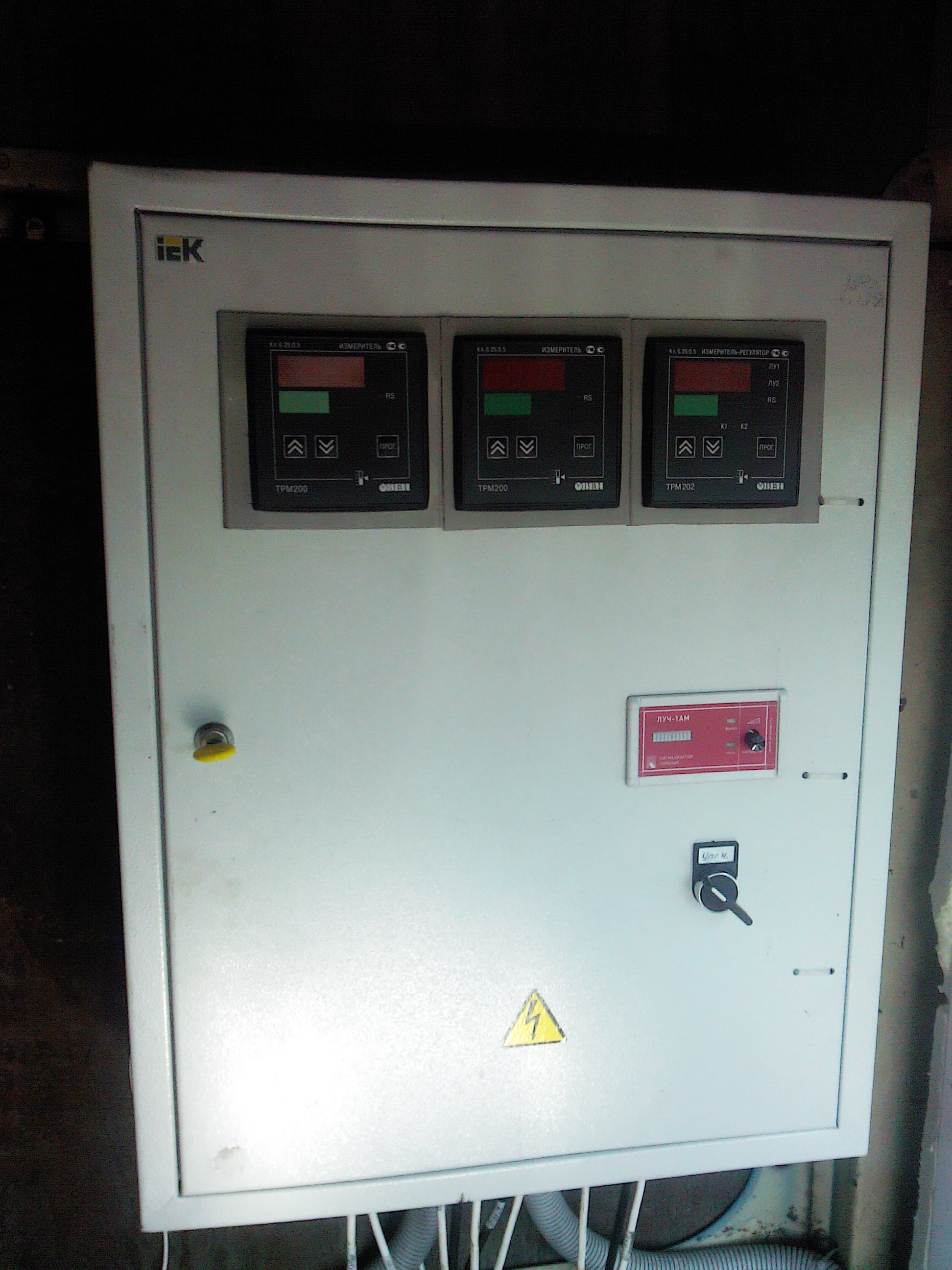

приводы.  Для контроля за температурой были использованы российские приборы фирмы ОВЕН.

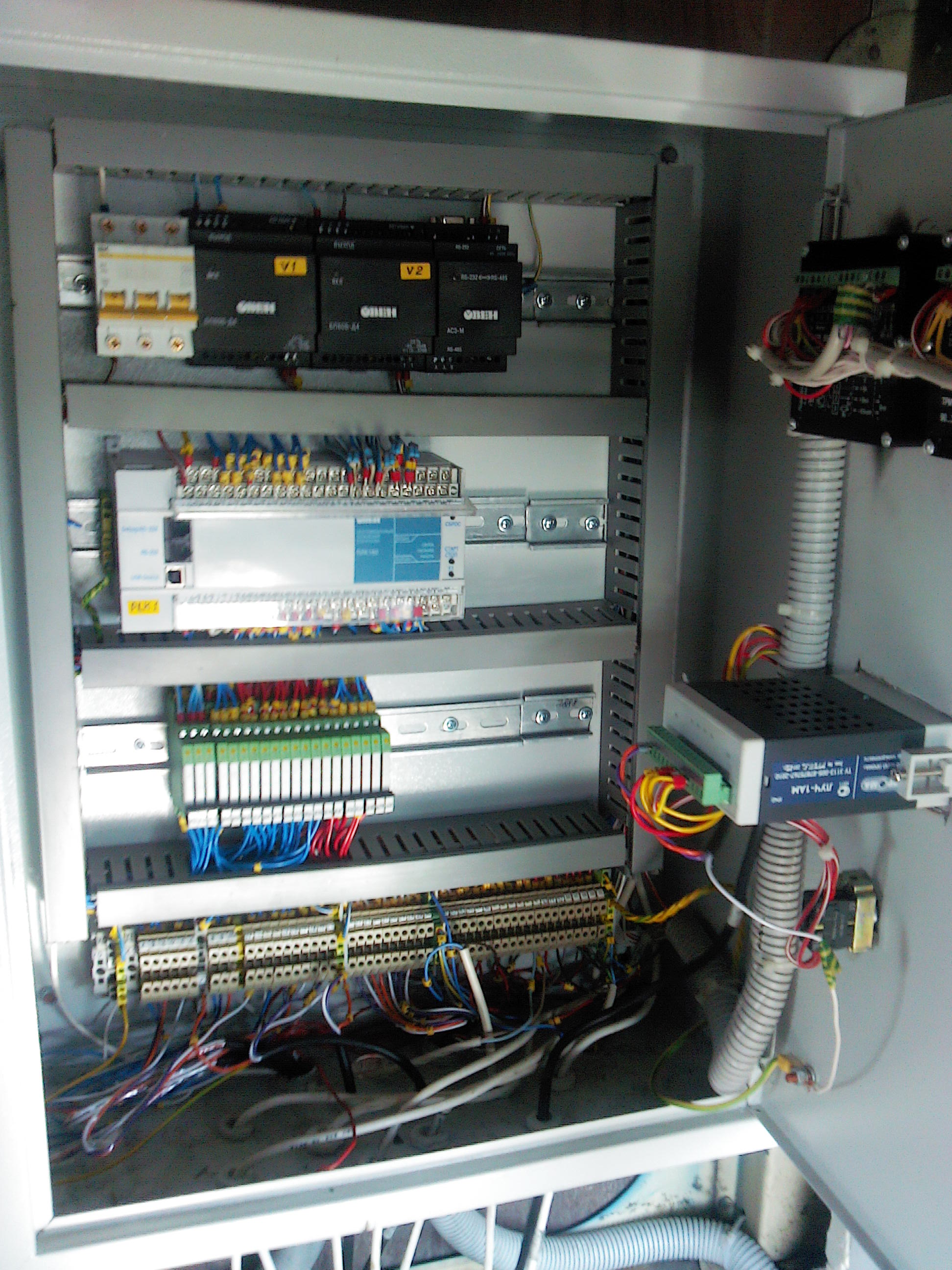

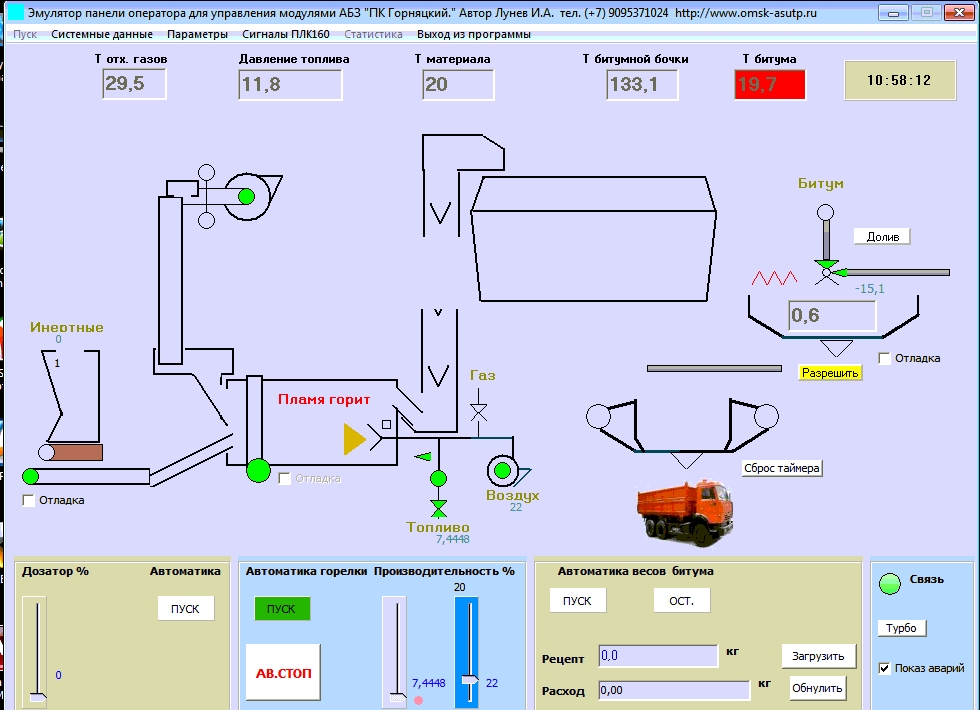

     При модернизации ДС-117 управление  было сделано по классической системе управления:  промышленный компьютер + программируемый контроллер. В качестве контроллера был использован  ПЛК160А-М фирмы Овен.  Контроллер ПЛК-160А-M  на физическом уровне подключен через  Ethernet  к персональному компьютеру.  В качестве ОС была использована Windows XP от (  Microsoft )   Всего написал 1 программу для контроллера и 1 для ПК.  Приборы типа ТРМ200, TPM202 фирмы Овен  были подключены через шину RS-485  к контроллеру ПЛК160А-М. Программное обеспечение и электрические схемы для завода разработал я, а монтаж и пусконаладку всего оборудования произвел инженер КИПиА Пильник Сергей.
